Portail moderne encadré par deux piliers maçonnés récemment scellés

Installation

Sceller un pilier de portail : fondation, dimensions et gaines

Alaya

Expert portails & motorisation · 7 août 2026 · 9 min de lecture

Résumer avec :ChatGPT Claude Mistral Perplexity

Profondeur, ferraillage, gaines électriques : le guide pour sceller des piliers stables et durables, en battant comme en coulissant.

Pourquoi la fondation des piliers est déterminante

Un portail qui frotte, des piliers qui se fissurent ou un moteur qui force anormalement sont souvent les symptômes d'une fondation mal pensée. Sceller un pilier ne se résume pas à creuser un trou et à y verser du béton.

Les poteaux maçonnés supportent des contraintes importantes : le poids des vantaux en porte-à-faux, la pression du vent et les vibrations répétées à chaque cycle d'ouverture. Un massif insuffisant ou mal ancré finit par basculer progressivement.

Les conséquences sont directes : affaissement et fissures dans la maçonnerie, gonds désalignés, vantaux qui frottent au sol, verrouillage difficile et usure prématurée de la motorisation.

Un portail en aluminium léger tolérera un léger mouvement. Un modèle en acier ou un ouvrage plein exposé aux rafales transmettra en revanche des efforts considérables à la structure maçonnée.

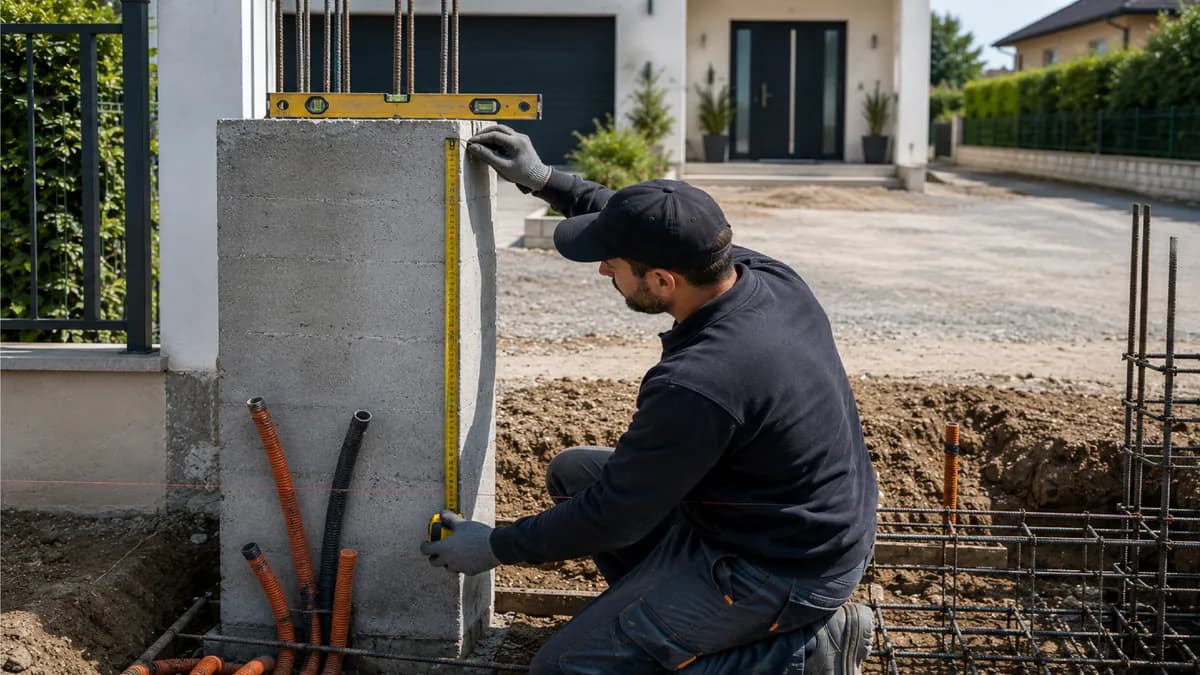

Prise de mesures sur un pilier de portail avant scellement

Quelle profondeur prévoir pour la fondation ?

La profondeur dépend de plusieurs facteurs à évaluer avant le terrassement : la nature du terrain (argileux, sableux ou rocheux), la profondeur hors gel locale, le poids total du portail et l'exposition au vent.

À titre indicatif, une profondeur comprise entre 60 et 80 cm est généralement retenue. Un petit portillon léger sur terrain stable peut se contenter de 40 à 50 cm. Ces valeurs restent des ordres de grandeur à adapter à chaque chantier.

La règle qui ne souffre pas d'exception : descendre sous la profondeur hors gel de votre zone. Un massif dont la base reste dans la couche gélive sera soulevé par les poussées du terrain gelé, et l'alignement se dérèglera dès le premier hiver rigoureux.

Pour les ouvrages lourds ou les sols de faible portance, une longrine reliant les deux piliers et le seuil rigidifie l'ensemble et empêche tout mouvement différentiel entre les supports.

Côté fouille, une largeur de tranchée de 50 à 60 cm est courante pour un pilier de section standard. L'essentiel reste d'obtenir une assise stable et propre au fond du trou avant d'installer le ferraillage.

Quelles dimensions choisir pour un pilier ?

Type de portail	Section indicative	Profondeur indicative	Particularités
Portillon léger (alu, PVC)	30 × 30 à 40 × 40 cm	50 à 70 cm	Sol stable, peu exposé
Battant standard (alu, acier)	40 × 40 à 50 × 50 cm	60 à 80 cm	Vérifier l'encombrement des gonds
Battant lourd (bois, fer forgé)	50 × 50 à 60 × 60 cm	70 à 90 cm	Longrine de liaison recommandée
Coulissant	Poteau de réception selon vantail	Longrine de 80 à 100 cm	Prévoir l'emplacement du moteur

Le cas particulier du portail coulissant

Un portail coulissant impose des contraintes spécifiques. La fondation prend généralement la forme d'une longrine en béton armé coulée sous le rail de guidage, dont la longueur dépasse celle du vantail pour assurer un guidage stable dans toutes les positions.

Sur un modèle autoportant, cette longrine supporte le chemin de roulement et le poteau de réception, sans rail au sol.

Trois points doivent être anticipés avant le coulage : l'emplacement du moteur et de la crémaillère fixée au vantail, le passage des câbles jusqu'aux poteaux de guidage et de réception, et un seuil parfaitement plan pour ne pas gêner le roulement.

Ferraillage et scellement : les étapes

Le ferraillage reprend les efforts de traction que le béton seul ne peut supporter. C'est une étape incontournable pour la stabilité de l'ouvrage.

Tracer l'emplacement

Matérialiser au sol l'axe des fondations, l'alignement des piliers et la largeur de passage.

Vérifier les niveaux

Reporter une altitude de référence pour contrôler la hauteur finale de chaque poteau.

Creuser les fondations

Respecter les profondeurs et largeurs déterminées, en purgeant le fond du trou.

Préparer le fond de fouille

Compacter le terrain et couler un béton de propreté si la terre est meuble.

Installer le ferraillage

Positionner une cage d'armature verticale dans chaque pilier et une armature filante dans la semelle.

Poser le coffrage

Pour les parties hors sol, maintenir les planches avec des étais solides.

Relier les armatures

Si une longrine est prévue, assurer la continuité du fer entre les piliers et le seuil.

Mettre en place les gaines

Positionner les fourreaux et les caler solidement avant le coulage — c'est le point de non-retour.

Couler le béton armé

Réaliser le coulage en une seule phase pour les massifs et piliers solidaires, en vibrant soigneusement.

Contrôler l'aplomb

Vérifier la verticalité au niveau à bulle immédiatement après le coulage, puis pendant la prise.

Respecter le séchage

Ne poser aucun vantail avant la montée en résistance suffisante du béton.

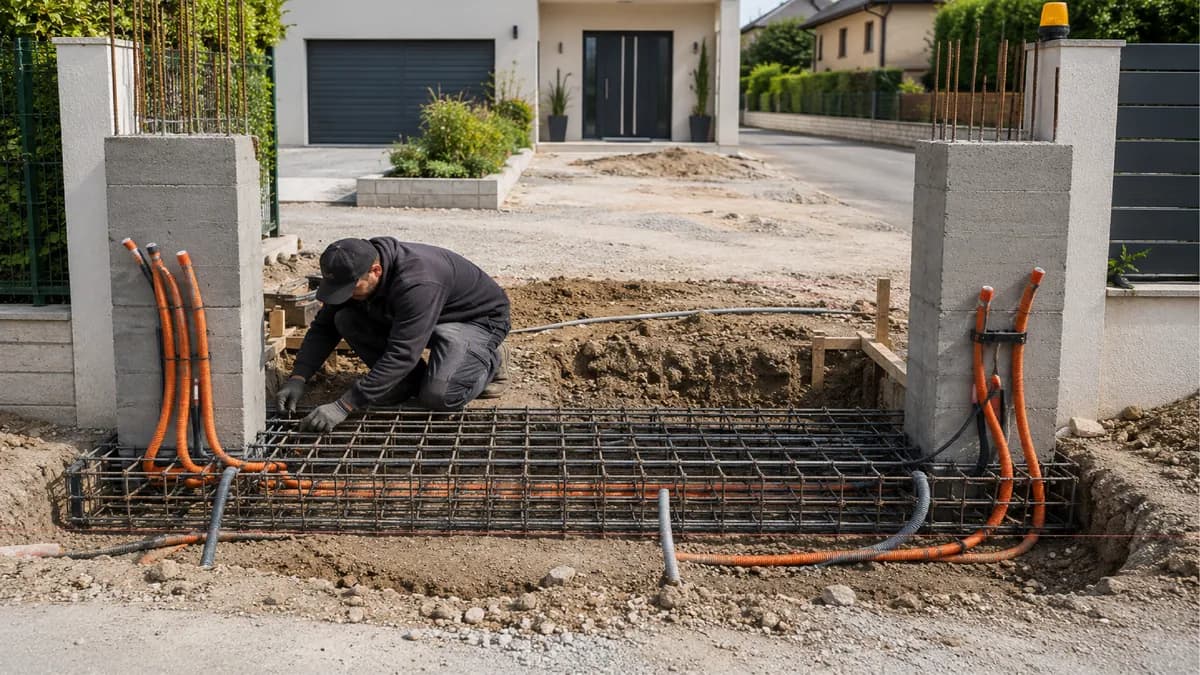

Fondation de pilier de portail avec ferraillage et gaines techniques en place

Quelles gaines prévoir avant de couler ?

Équipement	Type de gaine	Emplacement indicatif
Moteur de portail	Ø 25-32 mm	Pilier côté motorisation ou longrine
Cellules photoélectriques	Ø 20-25 mm par paire	En vis-à-vis sur les piliers
Feu clignotant	Ø 20 mm	Sommet d'un pilier
Interphone / visiophone	Ø 25 mm avec câble bus	Pilier côté accès piéton
Digicode / lecteur de badge	Ø 20-25 mm	Pilier extérieur
Antenne de télécommande	Ø 20 mm	Pilier extérieur
Gâche électrique	Ø 20 mm	Pilier côté piétonnier
Éclairage extérieur	Ø 20-25 mm	Piliers ou muret
Liaison inter-piliers	Ø 25-32 mm	Sous le seuil, en partie basse

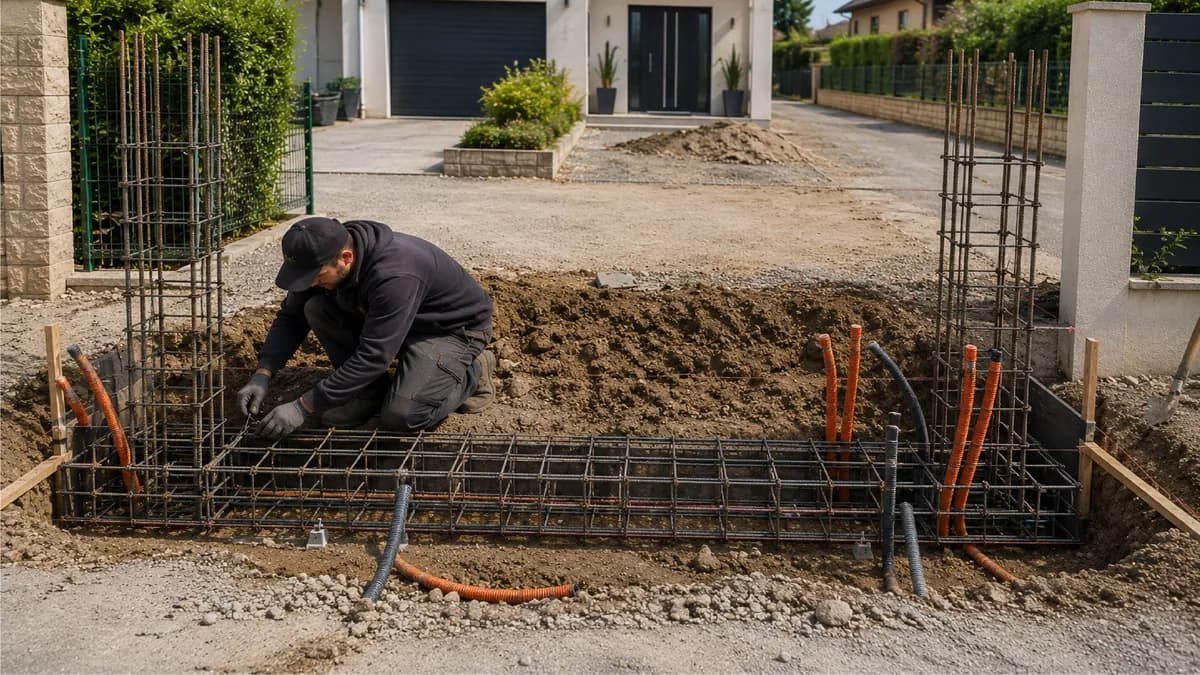

Gaines électriques positionnées dans la fondation avant coulage du béton

Les erreurs à éviter

Ces erreurs se paient toutes de la même façon : une reprise de maçonnerie, bien plus coûteuse que la précaution initiale.

Sous-dimensionner les fondations par rapport au poids du portail.
Construire sur un terrain remblayé sans préparation ni compactage.
Négliger le ferraillage du pilier et de la semelle.
Oublier l'épaisseur des gonds et platines dans le calcul de la largeur de passage.
Ne pas vérifier l'aplomb pendant la prise du béton.
Poser les vantaux avant le séchage complet.
Omettre les gaines électriques avant le coulage.
Placer les sorties de câbles au mauvais endroit par rapport au futur moteur.
Négliger le niveau du seuil, source de gêne au passage.

Dépannage urgent — 07 55 52 10 19

Xpert Maintenance intervient sur toute l'Île-de-France. Nos techniciens diagnostiquent la panne en moins d'une heure et, dans la plupart des cas, réparent sur place.

07 55 52 10 19

En résumé

La stabilité d'un portail se joue sous terre. Une fondation de 60 à 80 cm descendue sous le hors-gel, un ferraillage correctement dimensionné, une longrine sur les ouvrages lourds et des gaines posées avant le coulage : ces quatre points conditionnent l'alignement des vantaux et la longévité de la motorisation.

Questions fréquentes

Quelle profondeur faut-il pour un pilier de portail ?

Généralement entre 60 et 80 cm, toujours sous le niveau de gel local. Un petit portillon léger en sol stable peut tolérer 40 à 50 cm. Ces valeurs varient selon le terrain, la zone climatique, le poids du portail et l'exposition au vent.

Quelle section choisir pour un pilier ?

Une section de 40 × 40 cm ou 50 × 50 cm est souvent retenue pour un portail battant standard. La valeur définitive dépend du poids des vantaux, de leur hauteur, de l'encombrement des gonds et de l'harmonie visuelle recherchée.

Peut-on motoriser un portail sans avoir prévu de gaines ?

C'est techniquement possible avec des solutions en applique ou à énergie solaire, mais le passage des câbles en saillie nuit à l'esthétique et à la durabilité. L'absence de gaines complique aussi l'installation des cellules de sécurité filaires.

Faut-il une longrine entre les deux piliers ?

Elle est recommandée dès que le portail est lourd, la largeur importante ou le sol de faible portance. La longrine empêche tout mouvement différentiel entre les supports et garantit un alignement durable des vantaux.

Combien de temps attendre avant de poser le portail ?

Il faut laisser le béton monter en résistance : comptez plusieurs jours selon le dosage, la température et l'humidité. Poser les vantaux trop tôt sollicite un massif qui n'a pas atteint sa résistance nominale et compromet durablement l'alignement.
